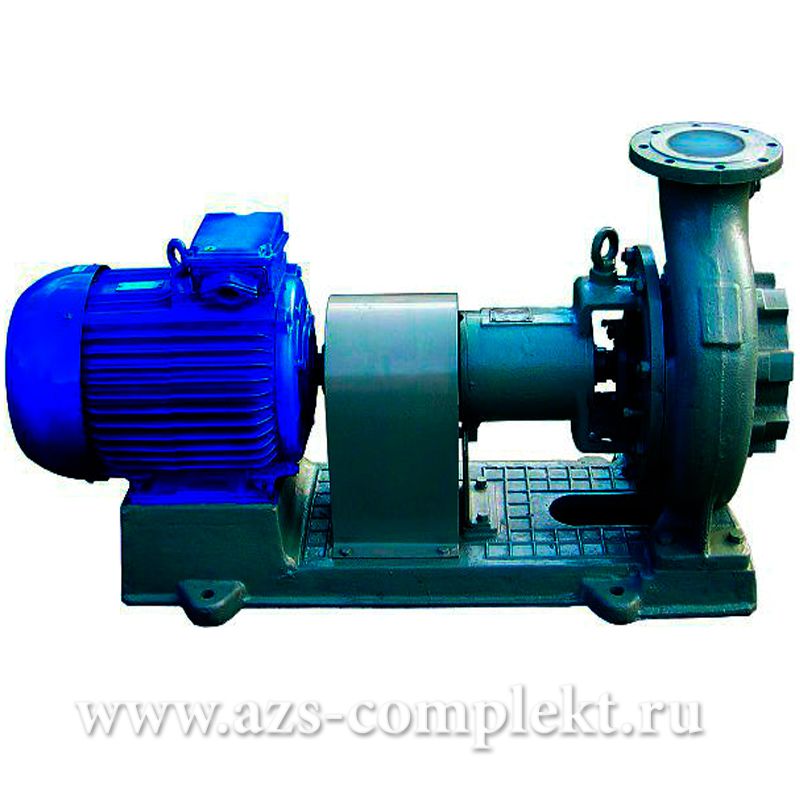

Насос консольный К65-50-125 (К 20/18)

Описание

Насос консольный К65-50-125 (К 20/18) купить в разделе: Насосы для воды / Насосы для водоснабжения

Насосы К65-50-125 производятся в соответствии с ТУ 3631-002-02950378-02 и представляют собой одноступенчатые горизонтальные центробежные насосы с односторонним подводом жидкости к рабочему колесу. Консольный насос К 65-50-125, как и другое насосное оборудование этого типа, используется для перекачивания чистой воды (кроме морской) с кислотностью (рН) от 6 до 9, а также и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.

• Консольный насос К65 50 125 перекачивает воду с температурой от 0 до 85 °С.
• В качестве материала проточной части используется чугун.
• Уплотнение вла - одинарный мягкий сальник (обозначается "С" или не обозначается).
• Максимальное допускаемое давление на входе до 3,5 кгс/кв.см.
• Допускаемый кавитационный запас (далее ДКЗ) не более 3,8 м.
• Патрубки Ру-10.
• КПД насоса - 65%.
• Климатическое исполнение и категория размещения У3.
• В качестве привода в насосном агрегате используется электродвигатели общепромышленного исполнения.

Консольные насосы К 65-50-125 имеют следующие технические параметры:

• подача - 25 м3/час;
• напор - 20 м в. ст.;
• Для агрегатирования насоса применяют асинхронный двигатель серии АИР, мощностью 2,2 кВт. Привод осуществляется через упругую муфту;

Обозначение насосного агрегата К 65 50 125:

• К - тип насоса, консольный;
• 65 - диаметр входного патрубка, мм;
• 50 - диаметр выходного патрубка, мм;
• 125 - номинальный диаметр колеса, мм.

Насос с двигателем установлены и закреплены на общей фундаментной основе.

Заменяет насосное оборудование 2К-9; 2К-20/18; К20/18 по параметрам.
Присоединительные размеры насосов отличаются.

Температура перекачиваемой жидкости зависит от типа уплотнения:
от 0 до +85°С – с одинарным сальниковым уплотнением;
от 0 до +105°С – с двойным сальниковым уплотнением;
от 0 до +140°С – с одинарным торцевым уплотнением.

Насос К 20/18 консольный одноступенчатый с односторонним подводом жидкости к рабочему колесу закрытого типа центробежный насос.
Кроме воды, консольные насосы типа К, перекачивают и другие жидкости, имеющие одинаковую с водой активную кислотность в пределах от 6 до 9 (рН) и одинаковые с ней физико-химические показатели и содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
Электродвигатели насосного агрегата К 20/18 асинхронные общепромышленного исполнения. Двигатели и насосы закреплены на общей фундаментной основе.
Материал проточной части насоса К 20/18– чугун. Уплотнение вала сальниковое: одинарный сальник для перекачивания воды температурой до 85 град.С – обозначается буквой «С» или не обозначается.
Допускаемая величина внешней утечки воды через сальник не должна превышать 2л/час.

Принцип работы консольного насоса:
Центробежное колесо состоит из двух дисков, между которыми, соединяя их в единую конструкцию, находятся лопасти, изогнутые в сторону, противоположную направлению вращения колеса. При вращении колеса на каждую частицу жидкости, находящуюся внутри колеса, действует центробежная сила, прямо пропорциональная расстоянию частицы от центра колеса и квадрату угловой скорости вращения колеса. Под действием этой силы жидкость выбрасывается в напорный трубопровод из рабочего колеса, в результате чего в центре колеса создается напряжение, а в периферийной части – повышенное. Движение жидкости по всасывающему трубопроводу происходит вследствие разности давлений над свободной поверхностью жидкости в приемном резервуаре и в центральной области колеса, где имеется разрежение.
Параметры насоса К 20/18:
- подача (производительность) 20 м.куб. в час
- напор 18м водного столба
- давление на входе 3,5 кгс
- масса насоса 61 кг
- диаметр входного патрубка 50 мм
- диаметр выходного патрубка 40 мм
- асинхронный двигатель мощностью 2,2 кВт, 3000 об/мин
- тип электродвигателя АИР 80В2
